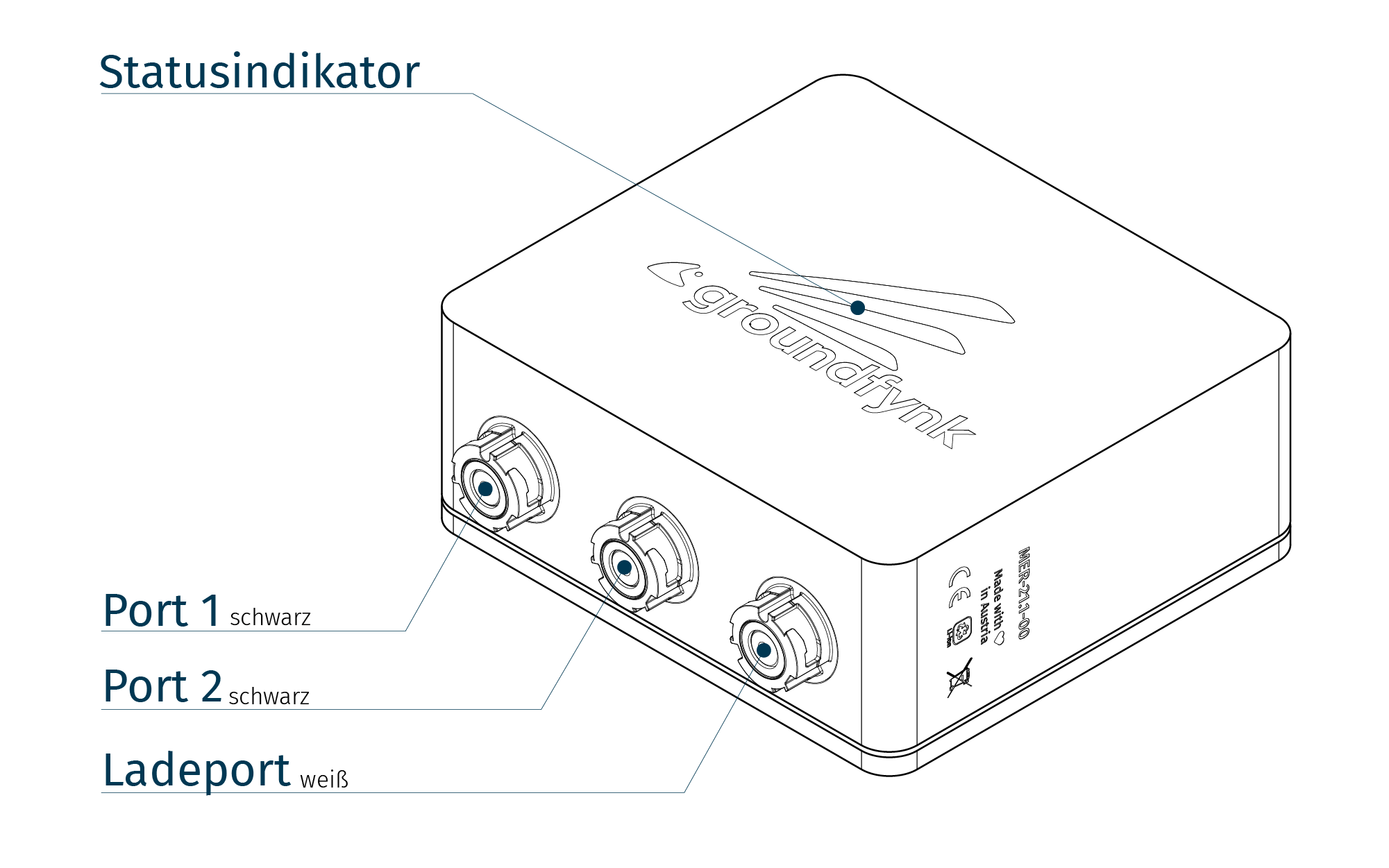

Kleines Kästchen, viel Inhalt - Merlin kann für seine Größe sehr viel und vereinfacht Messungen auf der Baustelle maßgeblich, gleichzeitig ist sein Aufbau (zumindest äußerlich betrachtet) äußerst simpel. Die folgende Grafik dient der Aufklärung über Begrifflichkeiten, die in der Anleitung Verwendung finden:
Ports oder Anschlüsse werden die Schnittstellen genannt, mit denen er mit Kabeln verbunden werden kann. Merlin verfügt über drei Ports in zwei Farben. Die Farbe des Ports muss immer mit der Farbe des Steckers übereinstimmen.
Über den weißen Port kann Merlin mithilfe eines Ladekabels (weißer Stecker) aufgeladen werden. Bei vollem Akkustand leuchtet der Statusindikator an der Oberseite konstant blau. Der aktuelle Ladestand lässt sich durch kurzes Anstecken des Ladekabels abfragen. Daraufhin wird der aktuelle Ladestand wie in Abschnitt 4 beschrieben über den Statusindikator angezeigt. Mit wenigen Klicks lässt er sich auch über eguana SCALES anzeigen.
An die zwei schwarzen Ports können Mess-Systeme (etwa zum Messen von Temperatur oder Pegelständen) mithilfe der ebenfalls schwarz gekennzeichneten Stecker angeschlossen werden.

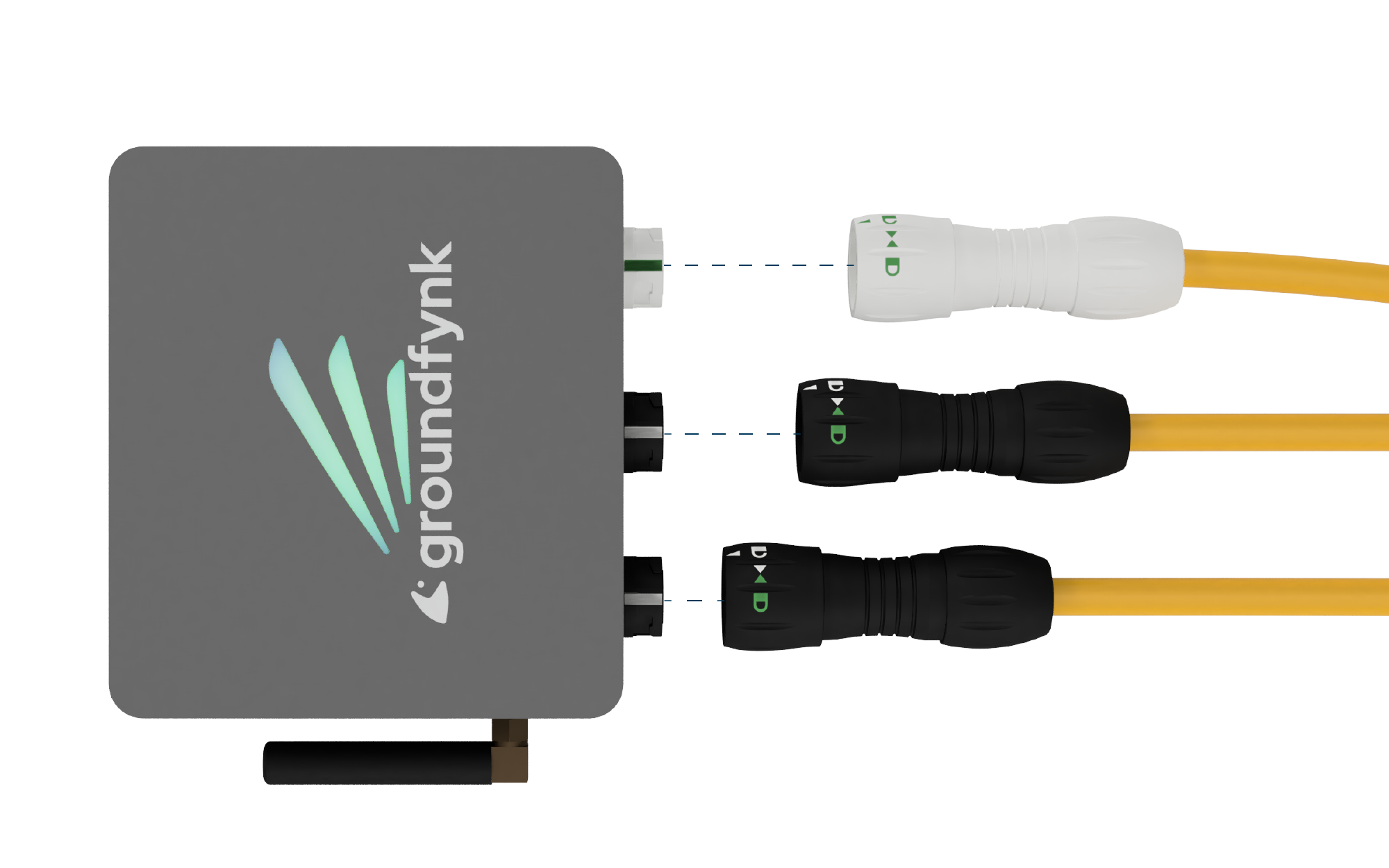

Die Inbetriebnahme des Merlin ist in drei Schritten erledigt. Die untenstehende Grafik erlaubt es Ihnen, mit wenigen Handgriffen Mess-Systeme und Ladekabel anzuschließen oder zu entfernen.

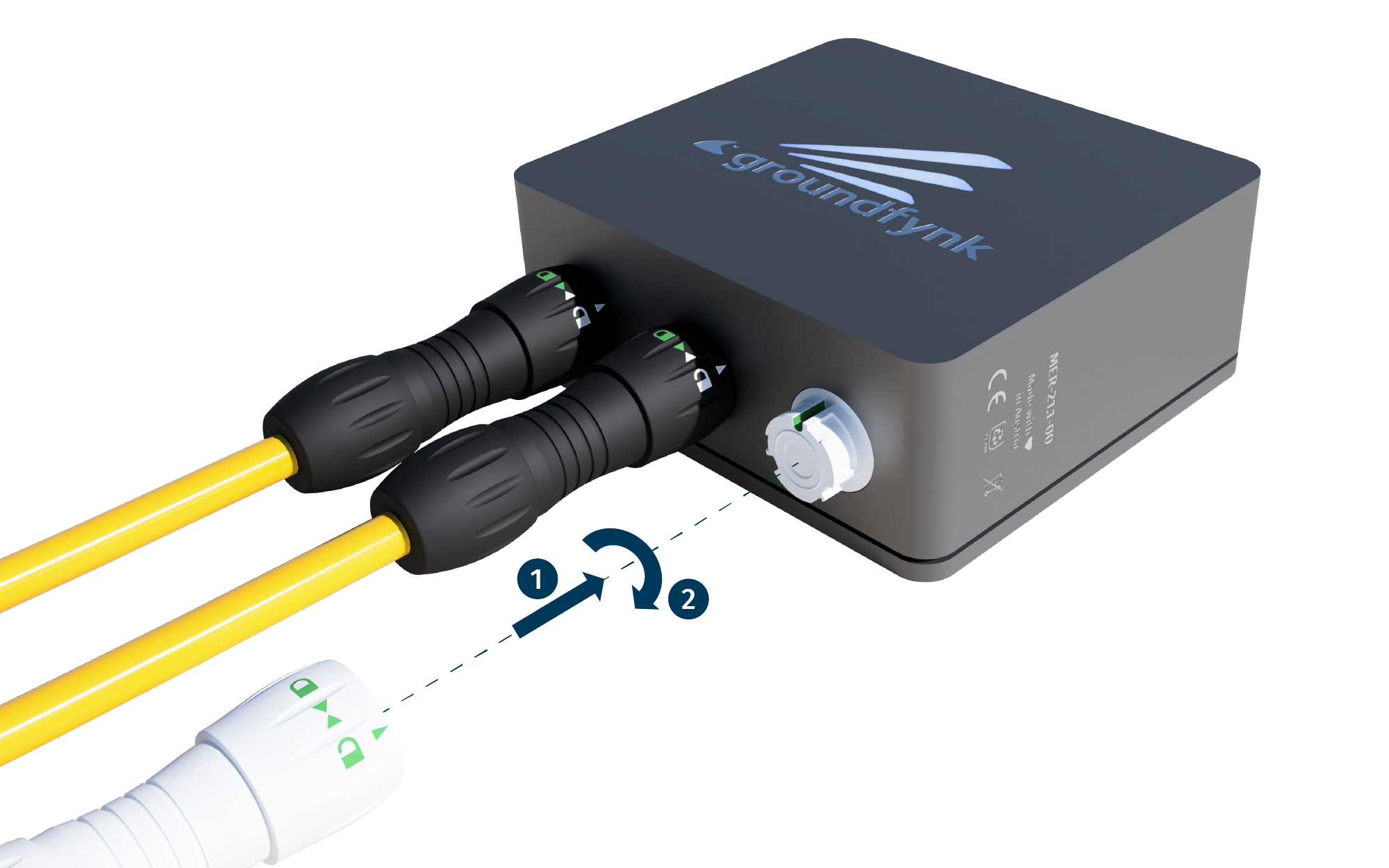

Richten Sie den Stecker so aus, dass der Pfeil nach oben zeigt und mit der Kerbung der Buchse übereinstimmt, und stecken Sie ihn an den Port.
Drehen Sie den Sicherungsring am Ende des Steckers im Uhrzeigersinn, bis die grüne Markierung nach oben zeigt und das Kabel in seiner Position fixiert ist.
Der Merlin schaltet sich bei Anschluss eines Mess-Systems automatisch ein. Nach erfolgreicher Initialisierung (weißes Blinken) zeigt der Merlin den erfogreichen Start der Messung (grüner Statusindikator) an. Im Falle eines Fehlers wird ein Fehlercode (roter Statusindikator - wie in Abschnitt 4 beschrieben) angezeigt.
(Bei der Inbetriebnahme eines Mess-Systems wird empfohlen, die Anzeige des Sytemstatus abzuwarten. Dies kann bis zu 5 Minuten dauern!)
Nach erfolgreicher Messung oder Beendigung des Ladevorgangs können Sie das Kabel wieder entfernen. Drehen Sie dazu den Sicherungsring gegen den Uhrzeigersinn, der Stecker löst sich automatisch vom Port.
An der Oberseite des Merlin ist ein groundfynk-Logo eingelassen, das Aufschluss über den Zustand des Geräts gibt. Das Logo kann in unterschiedlichen Farben leuchten, blinken und pulsieren. Die entsprechenden Zustände, die damit angegeben werden, finden Sie nachstehend aufgelistet:
Nachfolgend haben wir häufig gestellte Fragen zur Inbetriebnahme und Nutzung des Merlin aufgelistet. Für weitere Fragen wenden Sie sich bitte an unser Support-Team unter support@groundfynk.at
Laden Sie den Akku!
Überprüfen Sie die Kabel des Mess-Systems auf Beschädigungen oder Verunreinigungen an den Steckerkontakten.
Bei Temperaturketten überprüfen Sie, ob es zu keinen Kurzschlüssen bei den Verbindungen zwischen Temperaturkette und Adapterkabel gekommen ist.
Versuchen Sie den Anschluss eines bekannt funktionierenden Mess-Systems.
Setzen Sie sich mit dem eguana Verkauf in Verbindung!
